11. 某实验小组测量一粗细均匀的电阻丝的电阻率。有如下实验器材可供选择：
A.待测电阻丝（阻值约
）
B.电流表A（0~0.6A，0~3A）
C.电压表V（0~3V，0~15V）
D.滑动变阻器
E.电源E（电动势为3.0V，内阻不计）
F.开关，若干导线
（1）如图甲所示，用螺旋测微器测量电阻丝的直径时，当测微螺杆靠近电阻丝时，应停止使用旋钮，改用__________，听到“喀喀”声时停止，（请在螺旋测微器上的三个部件①、②、③中选填）；
（2）螺旋测微器示数如图乙所示，则该电阻丝的直径
__________mm。

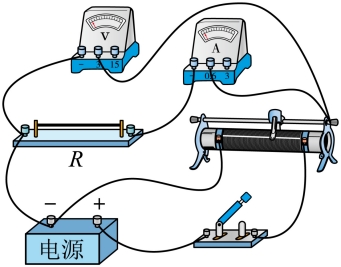

（3）实验时要求电流表的示数从零开始测量，用笔画线代替导线将图丙电路连接完整______。
（4）实验小组采集到多组不同长度的电阻丝对应的电压表示数U和电流表示数I，利用
计算出电阻丝不同长度l对应的阻值R，描绘出的点如图丁所示，在图丁中画出
图线。已知图线的斜率为k，请写出电阻丝的电阻率表达式
__________。（用
，k，d表示）
（5）本实验中，小明同学认为由于电流表的内接导致电阻丝的阻值R测量偏大，从而使得电阻丝的电阻率
测量值偏大，你同意他的观点吗？请说明理由______
【参考答案】（1）③（2）0.700
（3）连线
（4）
（5）小明同学的观点不正确，因为实验采用电流表内接法，只是导致测量值R相对电阻丝的电阻在图像中上移了
，不改变图像的斜率，所以不影响电阻丝的电阻率
的测量。
