12. 题图是某实验小组测量一节干电池的电动势和内阻的实物电路。
（1）实验室有两个滑动变阻器，滑动变阻器R1最大阻值为20Ω，滑动变阻器R2最大阻值为200Ω，应选择_________（选填R1或R2）；

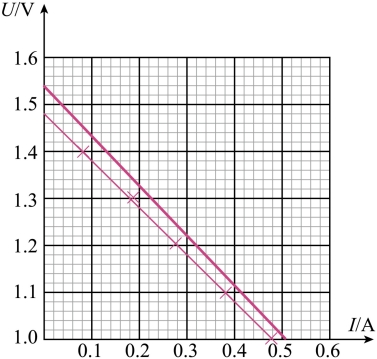

（2）用上述方案进行实验后，把数据用“×”描在题图中，并作出U-I图像。根据图像可得该电池电动势E=_________V，内阻r=_________Ω；（均保留两位小数）
（3）简要说明本实验中系统误差的产生原因_________；
（4）在题图中，定性画出对系统误差进行修正后的电源路端电压与电流关系图像_________。
【参考答案】（1）R1（2） ①. 1.47##1.48 ②. 0.98##0.99##1.00##1.01##1.22
（3）由于电压表分流，导致电流表读数小于通过电源的电流
（4）
该题有详细解析可以查阅1、本网站所提供的信息，只供教育教学参考之用。
