11.5实验：练习使用多用电表（解析版）

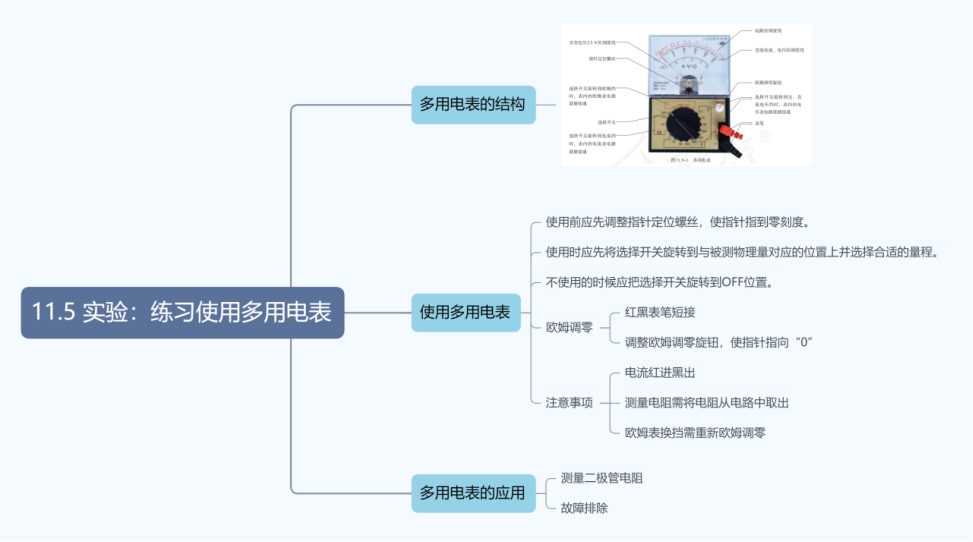

1.通过观察了解多用电表的表盘

2.能正确选择档位进行测量电压、电流和电阻

3.通过实验操作学会使用多用电表测量电压、电流和电阻

4.通过测量二极管正、反向电阻，了解二极管的单向导电性。在实验中培养学生规范操作的习惯。

【知识梳理】

（一）认识多用电表

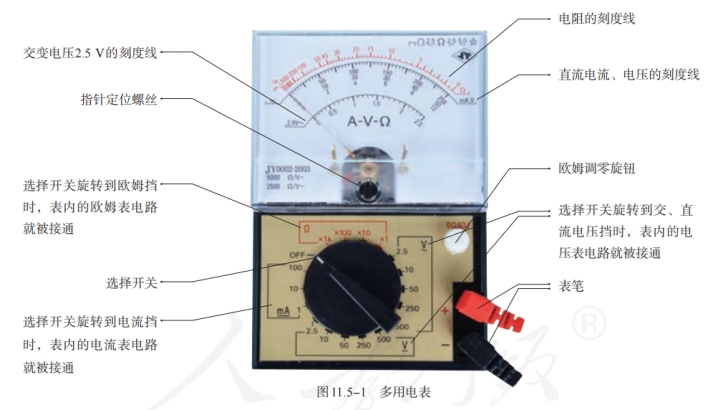

如图所示是一种指针式多用电表外形图，表的上半部分为表盘，下半部分是选择开关，开关周围标有测量功能的区域及量程。

（二）使用多用电表

1．基本操作：

（1）使用前应先调整指针定位螺丝，使指针指到零刻度。

（2）使用时应先将选择开关旋转到与被测物理量对应的位置上并选择合适的量程。

（3）不使用的时候应把选择开关旋转到OFF位置。

2.使用多用电表测量电压

（1）选择直流电压挡合适的量程，并将选择开关旋至相应位置。

（2）将多用电表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势高。

（3）根据表盘上相应量程的直流电压刻度读出电压值，读数时注意最小刻度所表示的电压值。

3.使用多用电表测量电流

（1）选择直流电流挡合适的量程，并将选择开关旋至相应位置。

（2）将被测电路导线拆开一端，把多用电表串联在电路中，注意电流应从红表笔流入多用电表。

（3）读数时，根据表盘上相应量程的直流电流刻度进行读数，要认清刻度盘上的最小刻度。

4.使用多用电表测量电流

（1）选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位。

（2）欧姆调零：将红、黑表笔短接，调整欧姆调零旋钮，使指针指向“0”。

（3）测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘倍率即为待测电阻阻值。

（4）实验完毕，将选择开关置于“OFF”挡或交流电压最高挡。

【课堂探究】

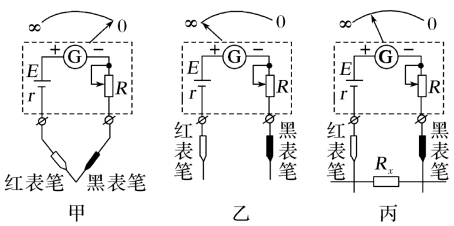

1.欧姆表原理（多用电表测电阻原理）如图所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成。

（1）欧姆表的零刻度在表盘的那个位置？

零刻度的位置在表盘的右边。

（2）在选完挡位之后，需要进行欧姆调零，将红黑表笔短接，其电路图如图甲所示

①此时回路中的总电阻是多大？

R_内=R+R_g+r。

②流过表头的电流有多大？

I=。

③调整调零旋钮改变的是哪个电阻？什么时候调零完成？

改变滑动变阻器的阻值，是的电流表满偏，当电流为Ig时，调零完成，也就是要保证外电路电阻为零时，电流会达到满偏电流I_g。

（3）将欧姆表与待测量电阻相连，此时电流有多大？

I==。

（4）应该如何设计表盘？

因为短接时，电流满偏，所以表盘右端标0刻度，当Rx越大，电流越小，所以表盘左端标∞。R_x=，所以Rx和I是个反比例函数关系，则随着电流增大，电阻变化越来越慢，所以表盘从左向右越来越稀疏。

（5）当表盘半偏时欧姆表内电阻和外电阻满足什么关系？

当表盘半偏，说明电流为，且，故R_x=R_内，即当半偏时，内外电阻相等。

（6）若选择×10挡，经过欧姆调零后，测量一个未知电阻的阻值，指针偏转角度太大，则我们应该选择哪个挡位，再重新测量？

偏转角度太大，所以需要换成×1挡，再测量。

（7）还完挡位之后是否需要重新欧姆调零？

需要欧姆调零，因为还完挡之后，欧姆表内部电阻发生了改变，需要重新调节。

【总结】

1.表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”插孔，黑表笔插入“－”插孔，注意电流的实际方向应为“红入”、“黑出”。

2.区分“机械零点”与“欧姆零点”。机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的指针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆调零旋钮。

3.欧姆表读数时注意乘以相应挡位的倍率。

4.使用多用电表时，手不能接触表笔的金属杆。

5.测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表。

6.测电阻时每换一次挡必须重新欧姆调零。

【课堂探究】

1．有一个电路的电路图如下图所示，闭合开关之后，我们使用多用电表判断故障处。

（1）在闭合开关的情况下，若用多用电表电压挡进行检测

①若两端连接a点和e点，电压表有示数，说明了什么，电压表示数为零，说明了什么？

电压表有示数说明电源无故障，若电压表示数为零，说明电源被短路了。

②若闭合开关之后灯泡未亮，若两端连接a点和b点，电压表有示数，说明了什么？

说明灯泡以外的电路无故障，所以是电灯泡损坏。

（2）若用多用电表欧姆挡进行检测

①使用前需要先做什么？

先将开关断开。

②若两端连接b点和c点，电压表有示数，说明了什么？

说明电阻R无故障。

【知识梳理】

（一）断路故障的检测方法

1.用直流电压挡

将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏。

2.用直流电流挡

将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路。

3.用欧姆挡检测

将各元件与电源断开，然后接到红、黑表笔间，若有阻值(或有电流)说明元件完好，若电阻无穷大(或无电流)说明此元件断路。

（二）短路故障的检测方法

1.将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路。

2.用电流表检测，若串联在电路中的电流表示数不为零，故障应是短路。

（三）二极管的单向导电性

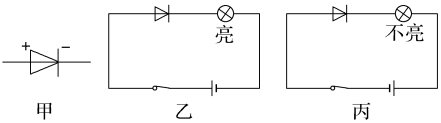

1．晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所示。

2．晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)。当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示。

3．将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极。

考点一：多用电表的使用

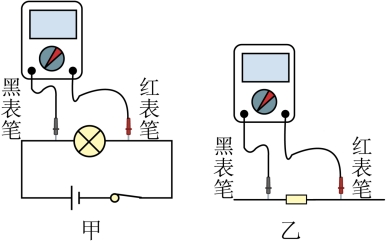

（24-25高二上·上海徐汇·期中）关于多用电表的使用，下列说法正确的是（　　）

A．甲图中用直流电压挡测量的是电源的电压，表笔接法正确

B．甲图中用直流电压挡测量的是小灯泡两端的电压，表笔接法正确

C．乙图中用电阻挡测量电阻时，至少要将电阻一端断开与电路的连接

D．乙图中用电阻挡测量电阻时要注意红黑表笔不要接反

【答案】C

【知识点】多用电表的结构和使用方法、多用电表测电阻的方法、操作步骤、注意事项和读数

【详解】AB．甲图中用直流电压挡测量的是小灯泡两端的电压，也是电源的路端电压，电流应从黑表笔流出，从红表笔流入，而甲图中电流是从黑表笔流入，从红表笔流出的，所以表笔接法错误，故AB错误；

CD．乙图中用电阻挡测量电阻时，被测电阻要与原电路断开连接，至少要将电阻一端断开与电路的连接，红黑表笔分别接在电阻两端即可，此时红黑表笔是否接反对电阻测量不影响，故C正确，D错误。

故选C。

（24-25高二上·北京东城·期中）关于多用电表的使用，下列说法中正确的是（　　）

A．用电阻挡测电阻时，电流从黑表笔流入，红表笔流出

B．可以用多用电表欧姆档直接测量电池的内阻

C．测电阻时，若从一个倍率变换到另一个倍率，不需要重新进行欧姆调零

D．用同一挡位测电阻时，被测电阻的阻值越大，指针偏转的角度就越小

【答案】D

【知识点】多用电表的结构和使用方法、多用电表测电阻的方法、操作步骤、注意事项和读数

【详解】A．用电阻挡测电阻时，由于启用内部电源，根据欧姆表的内部结构可知，黑表笔接内部电源的正极，故电流是从黑表笔流出，红表笔流进，故A错误；

B．用多用电表欧姆挡测电阻时，待测电阻必须与外电路断开，故不能测电池内阻，故B错误；

C．测电阻时，若从一个倍率切换到另一个倍率时，必须重新进行欧姆调零，故C错误；

D．用同一挡位测电阻时，被测电阻阻值越大，则电流越小，指针偏转角就越小，故D正确。

故选D。

考点二：多用电表的读数

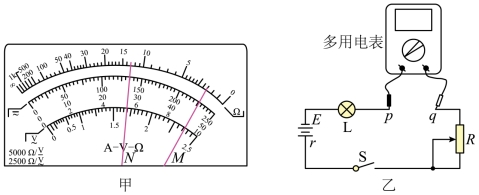

（2025·浙江·模拟预测）某同学做练习使用多用电表实验。

(1)用欧姆表测量未知电阻，电表的选择开关旋至欧姆挡“”倍率。进行一系列正确操作后，测电阻时指针位置如图甲中所示，为了使测量结果准确一些，他需要将选择开关旋至欧姆挡（填“”或“”）倍率，重新欧姆调零后，最终他测量未知电阻时指针位置如图甲中所示，则未知电阻的测量值为。

(2)如图乙所示，将多用电表正确接入电路测电流，则此时与连接的应为多用电表的（填“红”或“黑”）表笔。

【答案】(1) 13.0/13

(2)红

【知识点】多用电表测电阻的方法、操作步骤、注意事项和读数、多用电表的结构和使用方法

【详解】（1）[1]多用电表欧姆挡指针偏转角度过大，表明待测电阻过小，为了减小读数的误差，应使指针尽可能指到中央刻线附近，故应换更小的倍率，即应换用欧姆挡“”倍率。

[2]根据欧姆表的读数规律可知，该读数为。

（2）根据多用电表“红进黑出”原则可知，此时与连接的应为多用电表的红表笔。

（24-25高二上·重庆万州·期中）实验：练习使用多用电表

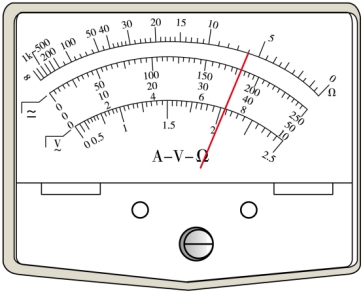

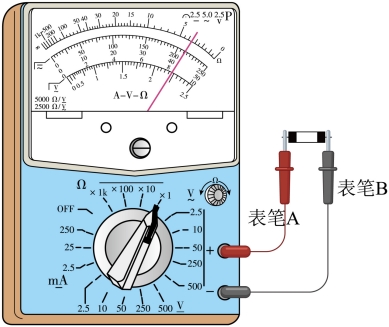

(1)如图为一正在测量中的多用电表表盘。

①如果是用直流250mA挡测量电流，则读数为mA；

②如果是用直流5V挡测量电压，则读数为V。

(2)若待测电阻的阻值约为，测量步骤如下：

①机械调零

②将选择开关转到电阻挡的“×1”的位置；

③将红、黑表笔插入“+”“-”插孔，并将两表笔短接，调节旋钮，使电表指针对准电阻的“0”刻线；

④将两表笔分别与待测电阻相接，读取数据。

(3)完成上述测量后，需要继续测量一个阻值大约是的电阻。在红黑表笔接触这个电阻两端之前，请从下列选项中挑出必要的步骤，并按______的顺序进行操作，再完成读数测量；

A．调节指针定位螺丝，使多用电表指针对准“0”刻线

B．将红、黑表笔接触

C．把选择开关旋转到“×1k”位置

D．把选择开关旋转到“×100”位置

E．调节欧姆调零旋钮，使电表指针对准电阻的“0”刻线

【答案】(1) 180 3.60

(2)欧姆调零

(3)DBE

【知识点】多用电表直流电流、电压表的读数、多用电表测电阻的方法、操作步骤、注意事项和读数

【详解】（1）①[1]如果是直流250mA挡测量电流，则分度值为5mA，读数为180mA。

②[2]如果是用直流5V挡测量电压，则分度值为0.1V，读数为3.60V。

（2）将红、黑表笔插入“+”“-”插孔，并将两表笔短接，调节欧姆调零旋钮，使电表指针对准电阻的“0”刻线；

（3）测量后需要继续测量一个阻值大约是的电阻，不需要重新机械调零。根据欧姆表测电阻时指针尽可能接近“中值”的原则可知，应先把选择开关旋转到“×100”位置，然后将红、黑表笔接触，最后调节欧姆调零旋钮，使电表指针对准电阻的“0”刻线。即步骤为DBE。

考点三：多用电表测量二极管电阻

（24-25高二上·重庆·期末）某同学研究发光二极管的伏安特性。

(1)先用多用电表欧姆挡判断发光二极管正负极：黑表笔与发光二极管的M端接触，红表笔与N端接触，二极管发光，可以判断端是二极管的正极。

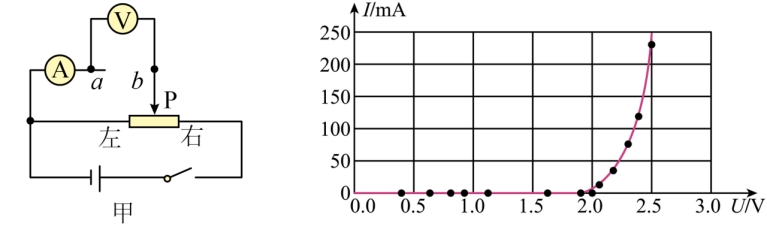

(2)将发光二极管接入图甲电路时，应该将二极管的端与a相连接，另一端与b连接。闭合电健，为使二极管的电压变大，需将滑片P向（选填“左”或“右”）移动。根据实验数据绘出伏安特性曲线如图乙所示，曲线表明该发光二极管是元件（选填“线性”或“非线性”），正常发光的电压范围是V。

【答案】(1)M

(2) N 右 非线性

【知识点】使用多用电表测量二极管的正反向电阻

【详解】（1）电流从二极管正极流入时，二极管通电发光，而多用电表黑表笔与表内电源正极相连，故M是二极管的正极。

（2）[1]为了研究发光二极管的伏安特性，电流应从二极管正极流入，故二极管的N端与a相连接。

[2]为了为使二极管的电压变大，则需将滑片P向右端滑动；

[3]根据图像可知I随U非线性变化，故说明该二极管是非线性元件。

[4]根据图像可知正常发光时即有电流通过时电压在范围。

（24-25高二上·云南曲靖·期末）在测绘发光二极管在导通状态下的伏安特性曲线实验中，

(1)用多用电表欧姆挡判断发光二极管的正负极选用挡时，变换表笔与二极管两极的连接方式，发现电表指针均不偏转。选用挡（选填“”或“”）重新测试，指针仍不偏转，更换二极管极性后，发现指针偏转，此时与多用电表红色表笔相连的是二极管（选填“正极”或“负极”）。

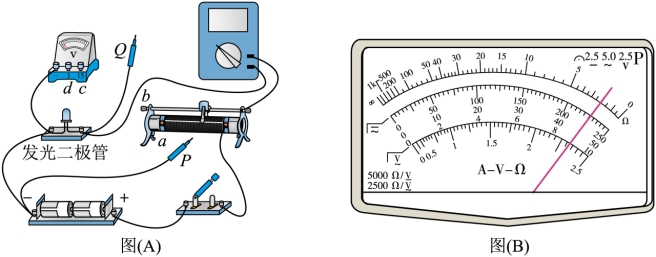

(2)图（A）是已完成部分连线的实物图，为实现电压可从零开始调节，并完成实验，应连接接线柱（选填“”“”“”或“”），应连接接线柱（选填“”、“”、“”或“”）。某次选用多用电表量程为挡测量，指针如图（B）所示，则电流

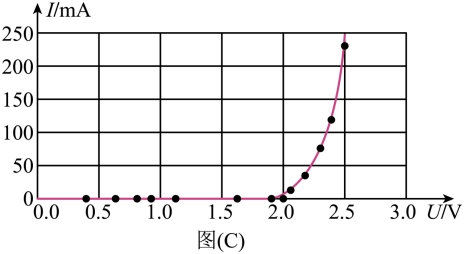

(3)根据测得数据，绘出伏安特性曲线如图（C）所示，说明发光时电压在范围。

【答案】(1) 负极

(2) ad45.0

(3)1.9-2.5

【知识点】多用电表直流电流、电压表的读数、使用多用电表测量二极管的正反向电阻

【详解】（1）[1][2]指针未偏转，说明可能电阻过大，应换用档继续实验；根据“红进黑出”原则及二极管单向导电性可知红色表笔相连的是二极管负极。

（2）[1][2]实现电压可从零开始调节，滑动变阻器采用分压式接法，P应连接a；因为电源为两节干电池结合图C可知电压表选取量程，故Q接d；

[3] [3]多用电表量程为50 mA，分度值为1mA，需要估读到0.1mA，故电表的读数为

（3）根据图像可知正常发光时即有电流通过时电压在1.9V-2.5V范围。

考点四：多用电表判断电路故障

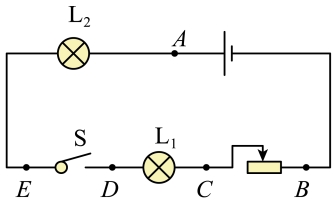

（24-25高二上·北京西城·期末）如图所示电路中，电源电动势为6V。电路元件均正常，开关S处于断开状态，用多用电表的10V直流电压挡的红表笔始终连接在A点，用黑表笔依次接触电路中的B、C、D、E各点，依次对应的示数正确的是（　　）

A．0V、0V、0V、0V B．6V、6V、6V、0V

C．0V、0V、0V、6V D．6V、6V、6V、6V

【答案】B

【知识点】多用电表直流电流、电压表的读数

【详解】当黑表笔依次接触电路中的B、C、D点时，电源与电压表串联，其示数均等于电源电动势6V，当黑表笔接触E点时，电压表与电源断开，电压表示数为零。

故选B。

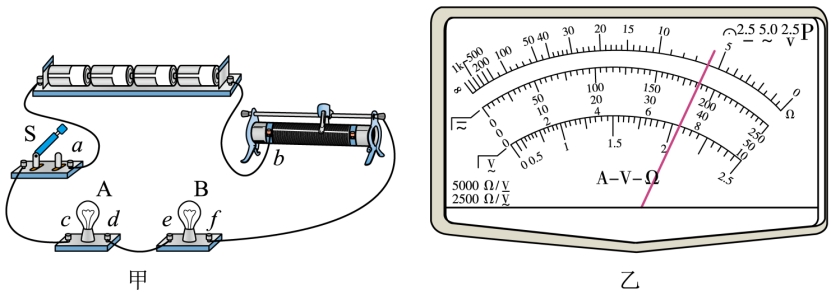

（21-22高一下·江苏南京·期末）在如图甲所示的电路中，四节干电池串联，小灯泡A、B的规格均为“3.8 V，0.3 A”，合上开关S后，无论怎样移动滑片，A、B灯都不亮。

（1）用多用电表的直流电压挡检查故障：

①选择开关置于下列量程的挡较为合适；（用字母序号表示）

A．2.5 VB．10 VC．50 VD．250 V

②测得c、d间电压约为5.8 V，e、f间电压为0，则故障是．

A．A灯丝断开B．B灯丝断开

C．d、e间连线断开D．B灯短路

（2）接着用欧姆表的“×1”挡测电阻，欧姆表经过“欧姆调零”，

①测试前，一定要将电路中的开关S断开；

②测c、d间和e、f间电阻时，某次测量结果如图乙所示，读数为6Ω，此时测量的是间电阻，根据小灯泡的规格计算出的电阻为Ω，它不等于测量值，原因是

【答案】 B A e、f12.7 高温条件下金属丝电阻率大，计算的电阻是正常工作时的高温电阻，而测量值为断电下的低温小电阻

【知识点】多用电表测电阻的方法、操作步骤、注意事项和读数

【详解】（1）[1]四节干电池串联之后的电动势为，电压表量程应选择，故选B。

[2]c、d间电压约为5.8 V，接近电源电动势，而且e、f间电压为0，由此可判断短路发生在c、d间，即A灯丝断开，故选A。

（2）[3]c、d间短路，测出的电阻应为无穷大，则读数为6Ω，测量的是e、f间的电阻

[4]根据规格计算的电阻为

（2023·陕西延安·一模）某同学将一量程为的毫安表改装成量程为的电压表。先将电阻箱与该毫安表串联进行改装，然后选用合适的电源、滑动变阻器、定值电阻、开关和标准电压表对改装后的电表进行检测，设计的电路如图所示。

（1）毫安表铭牌标示的内阻为，据此计算的阻值应为。按照电路图连接电路，并将调为该阻值。

（2）开关闭合前，的滑片应移动到（选填“2”或“3”）端。

（3）开关闭合后，调节的滑片位置，毫安表有示数，但变化不显著，故障原因可能是。（填选项前的字母）

A．1、2间断路B．3、4间断路

（4）排除故障后，调节的滑片位置，当标准电压表的示数为时，毫安表的示数为，由此可推测出改装的电压表量程不是预期值，而是；要达到预期目的，无论毫安表铭牌标示的内阻是否准确，都不必测量，只需要把电阻箱在原电阻的基础上再增加即可，其中。

【答案】 200 2 A 2.8 20

【知识点】灵敏电流计改装成电压表

【详解】（1）[1]毫安表的内阻

满偏电流为

串联后改装为的电压表，满足

代入数据解得

（2）[2]开关闭合前，将滑动变阻器的滑片移动到2端，这样测量电路的分压为0，便于检测改装后的电表。

（3）[3]开关闭合后，调节滑动变阻器，电表示数变化不明显，说明分压电路未起作用，可能是1、2之间断路，整个电路变为限流电路，滑动变阻器的阻值远小于测量电路的电阻，故毫安表示数变化不明显；若是3、4间断路，电路断开，毫安表无示数。

故选A。

（4）[4]标准电压表的示数为时，毫安表的示数为，有

可得

[5]要达到预期目的，则

可得

考点五：欧姆表原理

（2025高三·全国·专题练习）图甲是一个多用电表欧姆挡内部电路示意图，由表头、电源、调零电阻和表笔组成，今用其测量R_x的阻值。

(1)a、b两测试表笔中，a表笔应是（选填“红”或“黑”）表笔。

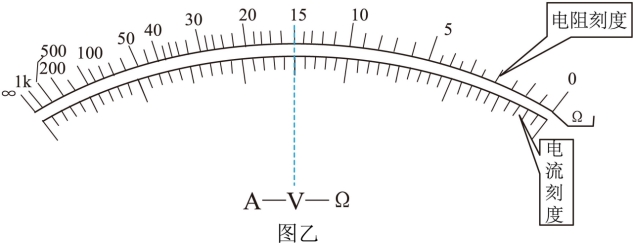

(2)测电阻的倍率选择“×100”，将a、b两表笔短接，调节调零电阻R，使表针指到表盘刻度的最右端；在测试表笔b已接触被测电路右端的前提下（见图甲），测试表笔a应接触被测电路中的“N”点，此时表针恰好指在图乙的虚线位置，则被测电阻R_x的阻值为Ω。

(3)某小组同学们发现欧姆表的表盘刻度线不均匀，分析在同一个挡位下通过待测电阻的电流I和它的阻值。R_x关系，他们分别画出了如图所示的几种图像，其中可能正确的有_______。

A． B．

C． D．

【答案】(1)红

(2)1500

(3)AC

【知识点】多用电表的结构和使用方法

【详解】（1）根据红表笔连接多用电表内部电源负极，黑表笔连接多用电表内部电源正极可知，a表笔应是红表笔。

（2）测电阻的倍率选择“×100”，指针指在“15”处，则被测电阻R_x的阻值为

（3）CD．设欧姆表内电池电动势为E，电池内阻，电流表内阻，调零电阻等的总电阻为R_内，根据闭合电路欧姆定律得，则I-R_x图像是双曲线的一条，随着R_x的增大，I减小，C正确，D错误；

AB．根据，解得，A正确，B错误。

故选AC。

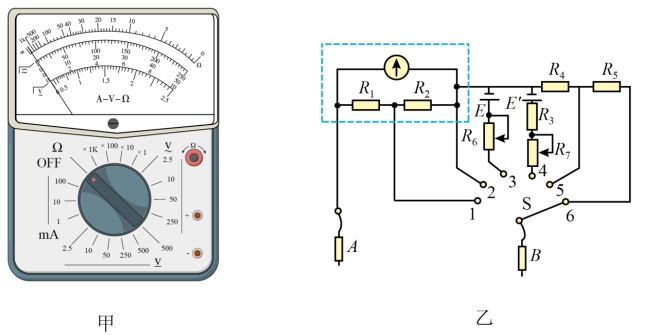

（24-25高二上·云南昭通·期末）如图甲所示，多用电表是一种多功能仪表，简单的多用电表可用来测量直流电流、直流电压、交变电流、交变电压以及电阻，部分多用电表还可以测量电容。图乙是某个多用电表的电路图，该多用电表有6个挡位，直流电流挡和挡、直流电压挡和挡以及两个欧姆挡。

(1)图乙中选择开关S与1相连是；与2相连是；与5相连是；与6相连是。（均填“直流电流挡”“直流电流挡”“直流电压挡”或“直流电压挡”）

(2)当用图甲的多用电表测电阻时，旋转开关S到挡并进行欧姆调零后，此挡位欧姆表的内阻是Ω，测量时发现指针偏转角度过小，应换为（填“”“”或“”）挡。

【答案】(1) 直流电流挡 直流电流档 直流电压挡 直流电压挡

(2) 150

【知识点】多用电表的结构和使用方法、多用电表欧姆挡的测量原理和内部电路、多用电表测电阻的方法、操作步骤、注意事项和读数

【详解】（1）[1][2]图乙中选择开关S与1、2相连是电流表，其中开关S接1时，总电阻最小，总电流最大，为直流电流挡；与2相连是直流电流档；

[3][4]开关与5、6相连是电压表；其中S与6相连时，总电阻最大，根据电表的改装原理可知，为直流电压挡，与5相连是直流电压挡

（2）[1]根据电表内阻与中值电阻的特点可知，旋转开关S到挡并进行欧姆调零后，此挡位欧姆表的内阻是；

[2]测量时发现指针偏转角度过小，则所测电阻较大，应换为挡

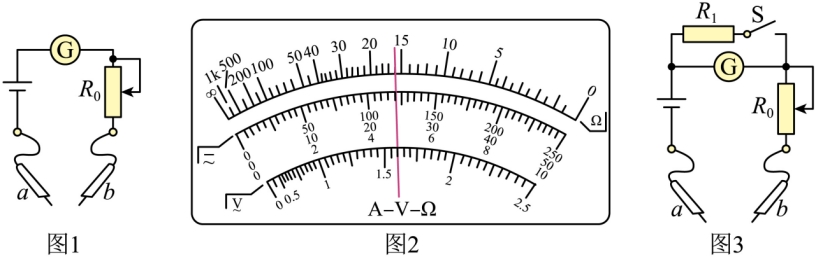

（22-23高三上·湖北·期末）如图1所示为一个多用电表欧姆挡内部电路示意图。电流表满偏电流1mA、内阻10Ω；电池电动势1.5V、内阻1Ω；

（1）图1中表笔a为色（选填“红”或“黑”）。调零电阻R₀可能是下面两个滑动变阻器中的（填选项序号）。

A．电阻范围0～200ΩB．电阻范围0～2000Ω

（2）在进行欧姆调零后，正确使用该多用电表测量某电阻的阻值，电表读数如图2所示，被测电阻的阻值为Ω；

（3）若该欧姆表换了一个电动势为1.5V、内阻为10Ω的电池，调零后测量某电阻的阻值，其测量结果。（选填“偏大”“偏小”或“准确”）

（4）如图3所示，某同学利用定值电阻R₁给欧姆表增加一挡位“×10”，则定值电阻R₁=Ω。（结果保留1位小数）

【答案】 红 B 1600 准确 1.1

【知识点】多用电表的结构和使用方法、多用电表欧姆挡的测量原理和内部电路、多用电表测电阻的方法、操作步骤、注意事项和读数

【详解】（1）[1]根据欧姆表的要求，黑表笔接内部电源的正极，可以判断a为红表笔；

[2]当电表满偏时，电表总内阻为

所以电阻应选择B；

（2）[3]可以先求欧姆表的中值电阻，当表针指在表盘的正中央时对应的电流为满偏电流的一半，对应的电阻为中值电阻

即表盘刻度为15时代表1500Ω，倍率为×100，所以被测电阻的阻值为1600Ω。

（3）[4]设电源电动势为E，干路电流为Ig，调零后电表内阻为R0，电表指针指到表盘某处时，电表的电流为I，对应的待测电阻为Rx，根据闭合电路欧姆定律

整理得

由于满偏电流相同，电动势相同，指针指相同的位置时电流相同，所以Rx相同，即读数准确。

（4）[5]倍率为×10时，中值电阻为150Ω，即内阻为150Ω，由此可知，满偏电流变为原来的10倍，即0.01A
